ОПИСАНИЕ

Базовая информация

Модель №.	FW-КРИСТАЛЛ
Кристалл	Нелинейный
Транспортный пакет	Ящик
Спецификация	индивидуальные
товарный знак	FineWin
Источник	Хэнань, Китай

Описание продукта

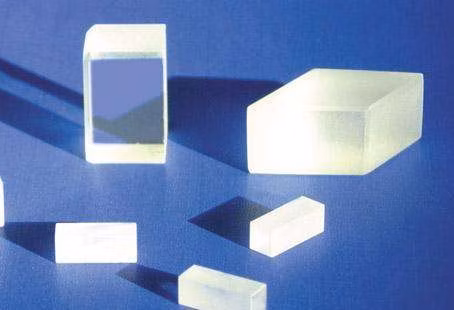

Калийтитанилфосфат (КТиОПО4, КТП)

КТР (КТиОПО4) — превосходный нелинейный кристалл. Он имеет высокое оптическое качество, широкую зону прозрачности, относительно эффективный коэффициент ГВГ (примерно в три раза выше, чем у KDP), очень высокий порог оптического повреждения, большой угол приема, низкий уровень сноса и тип 1, а также некритические фазы типа 2 на . Адаптация (NCPM) в широком диапазоне длин волн. KTP является наиболее часто используемым материалом для удвоения частоты лазеров Nd:YAG и других лазеров, легированных неодимом, особенно при низкой или средней плотности мощности. Свойства КТП делают его превосходным как электрооптическим модулятором, так и оптическим волноводным устройством, включая фазовые модуляторы, амплитудные модуляторы и направленные ответвители.
Параметры продукта

Размер фланга (Ш*В):	1×1~15×15
Длина (L):	0,05 ~ 20 мм
Допуск магазина:	Верно< ± 0,2°; Δφ< ±0,2°
Допуск размера:	(В ± 0,1 мм) х (В ± 0,1 мм) х (Д + 0,2 мм/-0,1 мм)
Плоскостность:	<λ/8 bei 633 nm
Гладкая поверхность:	20/10
Параллелизм:	<30"
Перпендикулярность:	<10'
Искажение волнового фронта:	< λ/8 bei 633 nm
Прозрачный объектив:	>90 %
Покрытие:	Согласно требованиям заказчика

Физические и оптические свойства:

Кристальная структура	орторомбическая система, пространственная группа Pna21, точечная группа мм2
Параметры ячейки	а=6,404?, б=10,616?, с=12,814, Z=8
температура плавления	Около 1172 градусов
Твердость по шкале Мооса	5
плотность	3,01 г/см3
Теплопроводность	13 Вт/м/К
Коэффициент температурного расширения	ax=11x10-6/0C, ay=9x10-6/0C, az=0,6x10-6/0C

Диалитические диапазоны волн	350 ~ 4500 нм
ГСП	497 ~ 1800 нм (Тип II)
Термооптический коэффициент (/°C)	dnx/dT=1,1X10-5дний/dT=1,3X10-5dnz/dT=1,6X10-5
Коэффициент поглощения	<0,1 %/cm bei 1064 nm <1 %/cm bei 532 nm
Для ГВГ типа II Nd:YAG-лазера на длине волны 1064 нм	Принятие температуры: 24°C-см. Спектральное восприятие: 0,56 нм-см. Угловое принятие: 14,2 мрад-см (φ); 55,3 мрад-см (q). Угол отклонения: 0,55°.
Нелинейный коэффициент	d31=18,5 часов/В d24=19,6 часов/Vd32=17 часов/В d15=18,1 часов/Vd33=13,7 часов/В
Уравнение Селлмейера (λ в мкм)	nx2 = 3,0065+0,03901/(λ2-0,04251) -0,01327L2ny2 = 3,0333+0,04154/(λ2-0,04547) -0,01408l2 NZ2 = 3,3134+0,05694 /(λ2-0,05658)-0. 01682

Характеристика:

• Название продукта: КТП
• Maßtoleranz: Ш x В (+/- 0,1 мм) x L (+0,5/-0,1 мм)
• Толерантность Винкельта: Δθ ≤ 0,25°, Δφ ≤ 0,25°
• Параллелизм:< 20 Bogensekunden
• Перпендикулярность:< 5 Bogenminuten
• Фаска: 0,1 мм под углом 45°.
• Чистая диафрагма: 90%
• Царапать и копать: 10/5
• Плоскость поверхности: λ/8 при 633 нм
• Искажение волнового фронта: λ/8 при 633 нм
• Schadensschwelle (AR-beschichtet): > 0,5 GW/cm2 TEM00, 10 ns, 10 Hz bei 1064 nm >0,3 ГВт/см2 TEM00, 10 нс, 10 Гц при 532 нм

Приложение

KTP или титанилфосфат калия (KTiOPO4) широко используется в коммерческих лазерах, включая лабораторные и медицинские системы, дальномеры, лидарные системы, оптические системы связи и промышленные системы. Он имеет большой нелинейный оптический коэффициент, большую угловую полосу пропускания и небольшой угол отклонения. А также широкий температурный и спектральный диапазон.
